Kratak uvod
Single Beam Load Cell je temeljni pretvarač sile dizajniran za mjerenje naprezanja savijanja u jednostavnoj, linearnoj konfiguraciji. Sastoji se od jedne metalne grede (obično od aluminija ili nehrđajućeg čelika) s mjeračima naprezanja zalijepljenim na njegovu površinu, a senzor se lagano savija pod opterećenjem. Ovaj otklon stvara promjenu u električnom otporu, koji se pretvara u precizan mjerni signal. Cijenjen zbog svoje jednostavnosti, kompaktnosti i-isplativosti, dizajn s jednom gredom je radni konj u aplikacijama vaganja-do-srednjeg kapaciteta gdje su prostorna ograničenja i proračun ključni čimbenici.
Značajka
1. Jednostavna mehanika grede za savijanje: Osnovno načelo rada oslanja se na savijanje jedne grede pod opterećenjem. Ova nekomplicirana mehanička struktura pruža izravan i predvidljiv izlaz, što olakšava integraciju u osnovne platforme za vaganje bez složenih potpornih struktura.
2.Profil-uštede prostora: njegov tanak dizajn niske-visine omogućuje da stane u izuzetno plitka kućišta. To ga čini izvrsnim izborom za primjene gdje je okomiti prostor na vrhuncu, kao što su prijenosni ručni uređaji ili tanke elektroničke vage.
3. Troškovno-učinkovita izvedba: mjerna ćelija s jednim snopom u usporedbi sa složenijim više-osnim ili hermetički zatvorenim senzorima, mjerna ćelija s jednom snopom nudi pouzdan rad uz niže troškove proizvodnje. Pruža optimalnu ravnotežu točnosti i ekonomičnosti za velike-komercijalne proizvode.
Osnovna specifikacija
| Raspon opterećenja | 50,75,100,150,200,250,300,500,635 kg |
| Nazivni izlaz (mV/V) | 2,0±10% mV/V |
| Sveobuhvatna pogreška | ±0,02%FS |
| Ulazni/izlazni otpor (Ω) | 410 ±15/350 ±3 |
| Duljina specifikacije žice | Φ 5,4 X 3M Ili prilagođeno zahtjevu |
| Način ožičenja |
Crveno --------Uzbuđenje+ Crna--------Uzbuđenje- |
Primjena
Single Beam Load Cell je standardna komponenta u prijenosnim vagama za prtljagu. Putnici zakače svoj kovčeg na uređaj, a otklon jedne zrake omogućuje trenutačno, točno očitavanje težine torbe. Njegova lagana priroda i kompaktna veličina ključni su za ručni pribor za putovanja, osiguravajući da korisnici mogu izbjeći naknade za zrakoplovnu prtljagu bez nošenja glomazne opreme.
Detaljna specifikacija modela ZH-1260
|
Kapacitet |
50,75,100,150,200,250,300,500,635 kg |
Materijal |
Aluminij |
|
Nazivni izlaz (mV/V) |
2.0±10% |
Ne-linearnost |
±0,02%FS |
|
Histereza |
±0,02%FS |
Ponovljivost |
±0,01%FS |
|
Puzanje (30 minuta) |
±0,03%FS |
Nulti saldo |
±1,00%FS |
|
Utjecaj temperature na nulu |
±0,02%FS/10 stupnjeva |
Učinak temperature na izlaz |
±0,02%FS/10 stupnjeva |
|
Ulazni otpor (Ω) |
410 ±15 |
Izlazni otpor (Ω) |
350±3 |
|
Otpor izolacije |
Veći ili jednak 5000 MΩ |
Pobudni napon |
5V-10V(DC) |
|
Kompenzirano temperaturno područje |
-10~+50 stupnjeva |
Raspon radne temperature |
-20~+60 stupnjeva |
|
Sigurno preopterećenje |
120% FS |
Prijelomno opterećenje |
150% FS |
|
Kabel |
Φ 5.4 X 3M Ili prilagođeno zahtjevu |
Šifra boje kabela |
Ulaz: crveno+crno- Izlaz:zeleno+bijelo- |

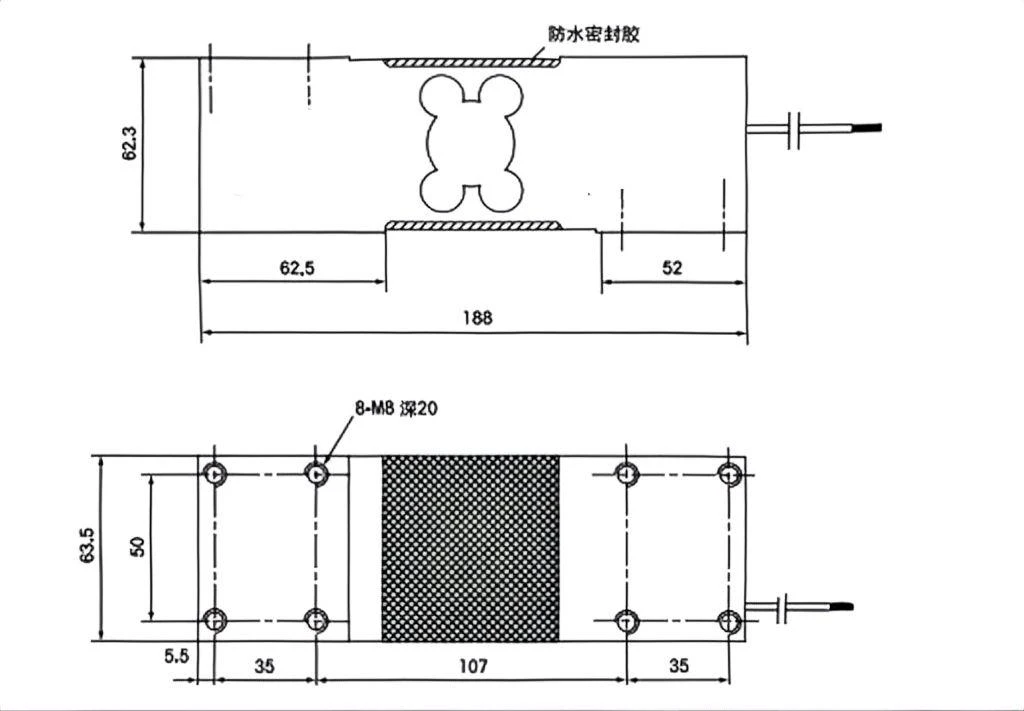

Okvirni dijagram
